Thiết bị kiểm tra khuyết tật

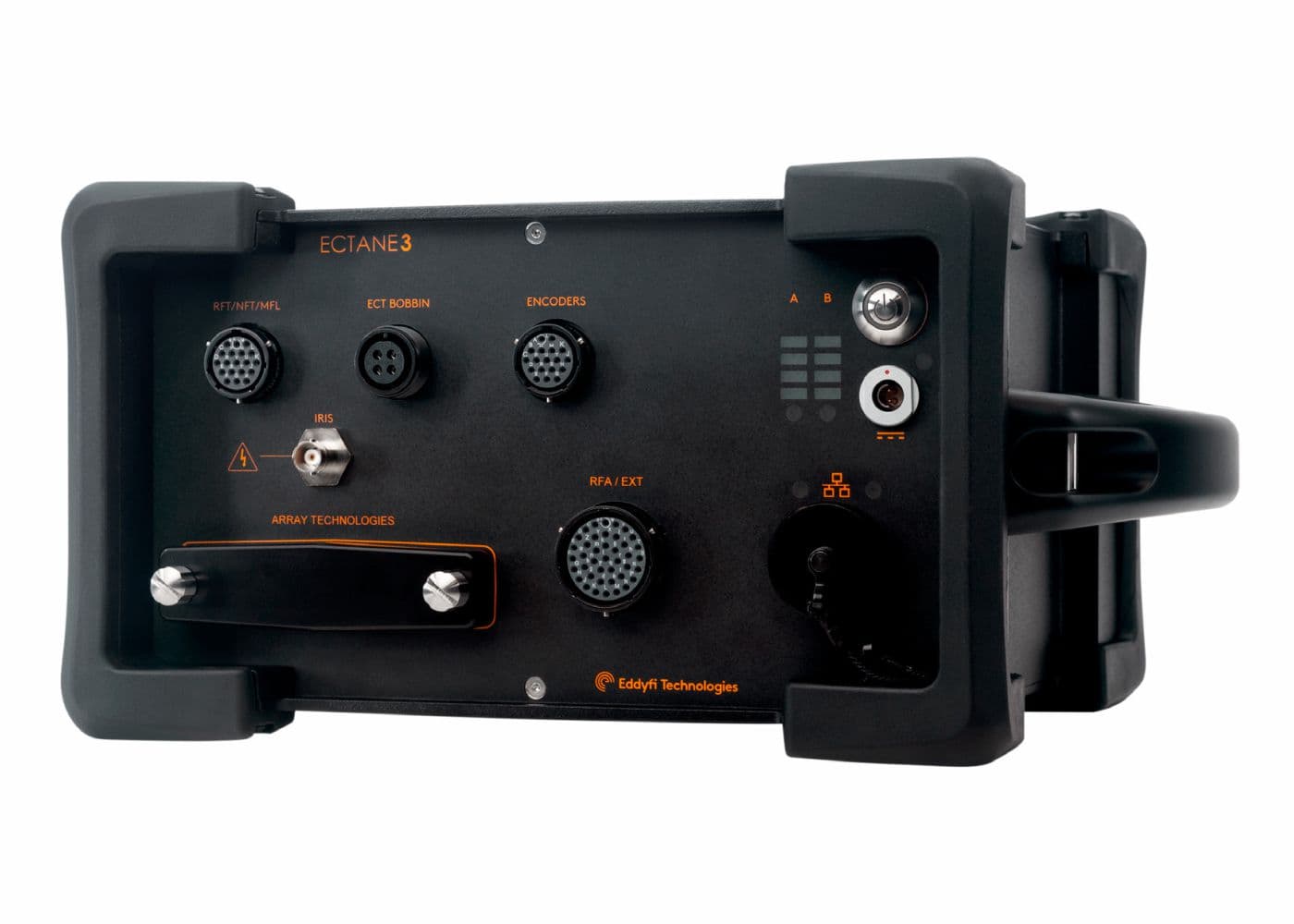

Eddyfi - Ectane 3
Ectane là thiết bị hàng đầu trong lĩnh vực kiểm tra đường ống và bề mặt bằng điện từ tiên tiến.
Gọi (+84) 828 31 08 99 để được tư vấn.
Đặc Tính Kỹ Thuật
- Tốc độ kiểm tra vượt trội: Dải tần số rộng và nhiều kênh dữ liệu giúp thực hiện kiểm tra nhanh và hiệu quả.
- Độ chính xác cao: Phát hiện khuyết tật nhỏ với tín hiệu rõ nét, giảm nhiễu, phù hợp kiểm tra phức tạp.
- Đa công nghệ trong một thiết bị: Hỗ trợ Eddy Current (EC), Eddy Current Array (ECA), RFT, MFL, IRIS UT…
- Thiết kế bền bỉ, di động: Vỏ IP65 chống bụi, nước, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
- Kết nối thông minh: Hỗ trợ 1000 BASE-T, điều khiển từ xa, lưu trữ và chia sẻ dữ liệu nhanh chóng.
- Pin lâu dài & linh hoạt: Pin Li-ion tích hợp cho khoảng 8 giờ hoạt động liên tục, dễ dàng thay thế hoặc dùng nguồn VAC trực tiếp.
- Dễ sử dụng: Nhận dạng đầu dò tự động, giao diện trực quan, thao tác đơn giản cho người vận hành.
Ứng Dụng
Thông Số Kỹ Thuật
| Specification | |
| Dimensions (W × H × D) | 279.6 × 254.0 × 158.8 mm (11.0 × 10.0 × 6.25 in) |
| Weight (with batteries) | 6.8 kg (15 lbs) |
| Weight (without batteries) | 5.9 kg (13 lbs) |
| Volume | 10 L (610 in³) |
| Power Requirements | 100–240 VAC. 50–60 Hz |
| Power Supply | Direct VAC or onboard batteries |
| Batteries | Li-ion rechargeable (8 h typical life) |
| IP Rating | IP65 |
| Cooling | Sealed and fanless |
| Encoders | 3 axes. quadrature with reset line |
| Remote Controls | Start. stop. balance. next file. etc. |
| Connectivity | 1000 BASE-T |
| Probe Recognition & Setup | Automatic for surface array probes |
| Operating Temperature | 0–45 °C (32–113 °F) |
| Operating Humidity | 95%. non-condensing |
| Compliance Standards | EN 61010-1. CE. FCC. ICES-003. AS/NZS. CISPR-22. RoHS. ASME |
| Probe Inputs | 4–8 |
| Channels (configurable) | 64 / 128 / 256 |
| Frequency Range | 5 Hz – 10 MHz |
| Generator Output/Coil Drive | Up to 20 Vpp |
| ECT Frequencies | Up to 160 |
| ECT Generators/Coil Drivers | 2 |
| ECT Injection Modes | Simultaneous & continuous |
| ECT Receiver Gains | 41 dB range (23–64 dB) |
| ECT Data Resolution | 16 bits |
| ECT Sampling Rate | Up to 50.000 samples/s |
| RFT & NFT Frequencies | 5 |
| RFT & NFT Generators/Coil Drivers | 2 |
| RFT & NFT Receiver Gains | 50 dB range (26–86 dB) |
| MFL Receiver Gains | 41 dB range (18–59 dB) |
| IRIS UT Channels | 1 pulse-echo |
| IRIS UT Pulser/Receiver | 0–200 V drive. 0–70 dB (1 dB steps). 0–40 dB DAC |
| IRIS UT Filters | 4 user-selectable (25 MHz) |
| IRIS UT Transducer Frequency | 5–20 MHz |
| IRIS UT Digitizer | 12 bits. 100 MHz |
| IRIS UT Max Pulsing Rate | Up to 26 kHz |
| IRIS UT Views | Real-time A. B & C scans |
| IRIS UT Max Turbine Speed | Up to 100 RPS |
| ECA TECA & NFA Connector | Single or double 160-pin array |
| ECA TECA & NFA Multiplexer | SmartMUX™ |
| RFA Frequencies | 5 Hz – 2 kHz |
| RFA Generators/Coil Drivers | 2 |
| RFA Receiver Gains | 41 dB range (23–64 dB) |
| RFA Connector | 41-pin connector |
