Chuẩn bị mẫu OES đúng cách: Mài mẫu, làm sạch và tránh sai số
Khi sử dụng máy quang phổ phát xạ OES để phân tích thành phần kim loại, nhiều người thường tập trung vào máy, chương trình phân tích hoặc khí Argon mà bỏ qua một yếu tố rất quan trọng: chuẩn bị mẫu.
Với phương pháp Spark OES, tia lửa điện cần tiếp xúc ổn định với bề mặt kim loại cần phân tích. Vì vậy, một mẫu có bề mặt không phẳng, còn lớp oxit, dầu hoặc tạp chất có thể ảnh hưởng đến quá trình phóng điện và làm kết quả phân tích không ổn định.
Hitachi High-Tech cũng nhấn mạnh rằng việc chuẩn bị mẫu là một trong những yếu tố có thể ảnh hưởng đến độ chính xác và độ lặp lại của phép phân tích OES.
Vì sao chuẩn bị mẫu OES lại quan trọng?
Máy OES phân tích thành phần nguyên tố dựa trên ánh sáng phát ra khi mẫu kim loại được kích thích bằng tia lửa điện.
Do đó, khu vực tiếp xúc giữa mẫu và buồng phóng điện cần đáp ứng các điều kiện phù hợp. Nếu bề mặt mẫu không phẳng hoặc còn lớp oxit, dầu, bụi và tạp chất, tia lửa có thể không ổn định, từ đó ảnh hưởng đến kết quả phân tích.
Hitachi High-Tech cho biết một trong những nguyên nhân phổ biến dẫn đến tình trạng vết phóng điện/vết cháy kém (bad burn) là chuẩn bị mẫu không đúng cách. Bề mặt cần được làm sạch và mài phù hợp; với nhiều ứng dụng, kích thước hạt mài trong khoảng 40-80 được khuyến nghị.
Vì vậy, trước khi tìm nguyên nhân từ máy, người vận hành nên kiểm tra lại quy trình chuẩn bị mẫu.

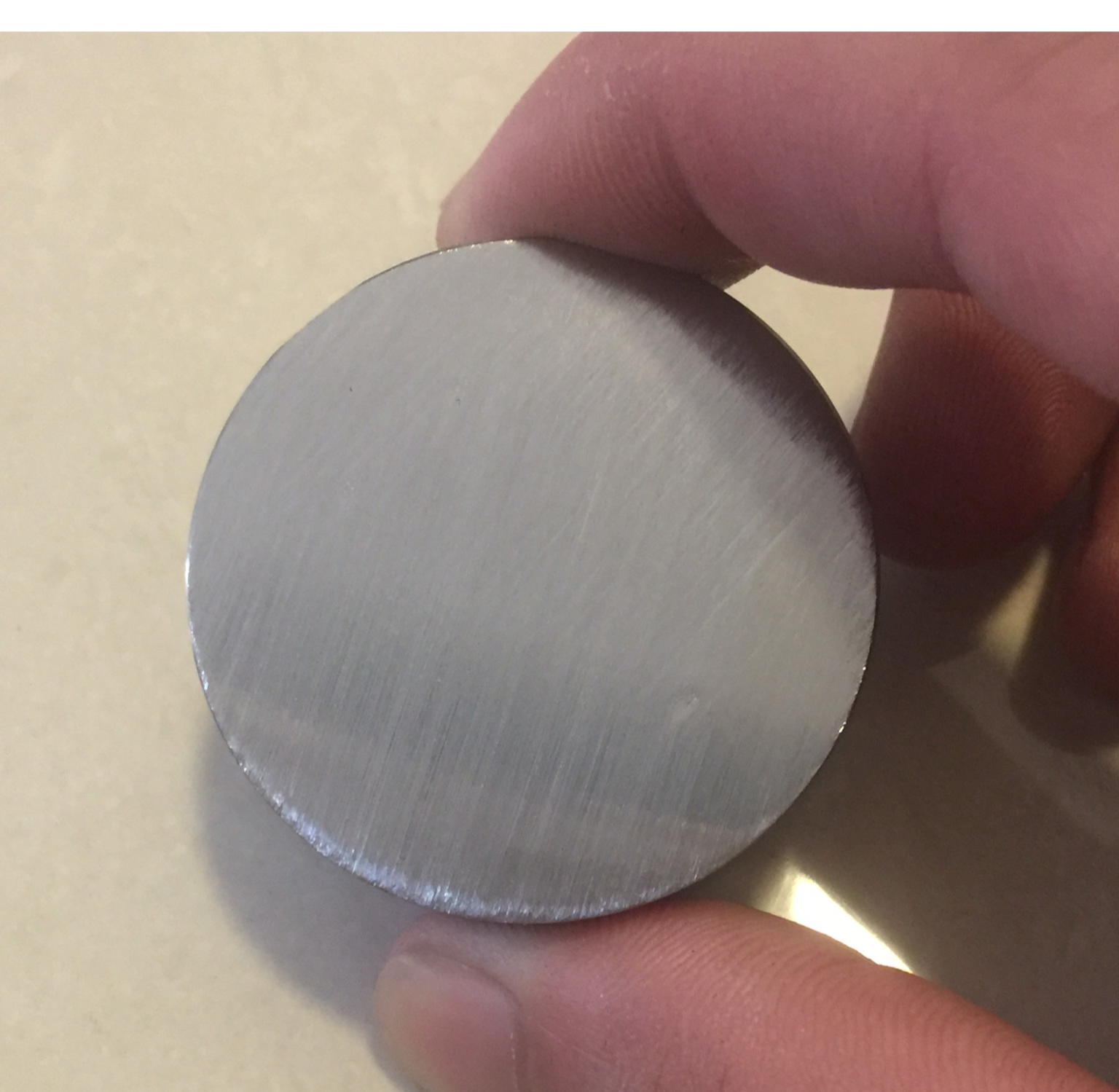

1. Tạo bề mặt mẫu phẳng và phù hợp
Yêu cầu cơ bản đầu tiên khi chuẩn bị mẫu OES là tạo được một bề mặt phẳng tại vị trí phân tích.
Bề mặt này cần đủ phẳng để mẫu tiếp xúc tốt với khu vực phóng điện, hạn chế khe hở khiến khí Argon thoát ra hoặc quá trình phóng điện diễn ra không ổn định.
Tùy loại vật liệu, có thể sử dụng các phương pháp như:
- Mài bằng máy mài hoặc đĩa mài.
- Phay bằng máy phay.
- Tiện đối với một số dạng mẫu và hợp kim.
- Sử dụng phương pháp chuẩn bị riêng đối với những vật liệu đặc thù.
Tài liệu ứng dụng của Hitachi cho OE720 chỉ rõ rằng kỹ thuật chuẩn bị mẫu cần được lựa chọn dựa trên vật liệu và các nguyên tố cần phân tích. Với nhóm Co, Fe và Ni, mài hoặc phay đều có thể được sử dụng; trong khi với các hợp kim như Al, Cu, Mg, Pb, Sn, Ti và Zn, phương pháp gia công bề mặt cần được lựa chọn phù hợp với từng vật liệu.
2. Mài mẫu OES: Không phải vật liệu nào cũng mài giống nhau
Một lỗi thường gặp là áp dụng cùng một cách chuẩn bị bề mặt cho tất cả các loại kim loại.
Đối với thép, nickel, cobalt hoặc titanium, Hitachi High-Tech khuyến nghị sử dụng vật liệu mài phù hợp, trong đó aluminium oxide thường được sử dụng. Với một số ứng dụng cần xác định hàm lượng nhôm thấp, zirconium oxide hoặc silicon carbide có thể là lựa chọn thay thế.
Trong khi đó, đối với các hợp kim mềm hơn như một số hợp kim đồng hoặc nhôm, phay hoặc tiện có thể phù hợp hơn so với mài, bởi quá trình gia công cần tạo ra bề mặt phân tích ổn định mà không làm ảnh hưởng đến cấu trúc hoặc gây nhiễm bẩn bề mặt.
Vì vậy, không nên áp dụng một công thức chuẩn duy nhất cho mọi mẫu OES.
Loại vật liệu → phương pháp chuẩn bị → tình trạng bề mặt → độ ổn định của phép đo là chuỗi yếu tố cần được xem xét cùng nhau.
3. Làm sạch bề mặt trước khi đo
Sau khi mài hoặc gia công, bề mặt mẫu cần được làm sạch trước khi đưa vào máy OES.
Các chất như:
- Dầu và mỡ
- Bụi kim loại
- Cặn mài
- Lớp oxit
- Tạp chất từ quá trình gia công
có thể ảnh hưởng đến khu vực phóng điện.
Hitachi High-Tech lưu ý rằng mẫu cần có bề mặt sạch để đạt chất lượng phân tích tốt với Spark OES. Với các mẫu bị oxy hóa hoặc có lớp phủ, việc xử lý bề mặt phù hợp là cần thiết trước khi đo.
Sau khi làm sạch, hạn chế chạm trực tiếp tay vào khu vực sẽ thực hiện phép đo để tránh đưa dầu hoặc dấu vân tay lên bề mặt mẫu.
4. Không để bề mặt mẫu bị nhiễm chéo
Trong quá trình mài nhiều mẫu liên tiếp, vật liệu từ mẫu trước có thể còn trên vật liệu mài và ảnh hưởng đến mẫu tiếp theo.
Đây là vấn đề đặc biệt đáng lưu ý khi phân tích nhiều loại hợp kim khác nhau.
Hitachi High-Tech khuyến nghị thay giấy mài định kỳ; trong một hướng dẫn về phân tích carbon bằng OES, hãng đề cập việc thay giấy mài sau khoảng 5-10 mẫu để hạn chế nguy cơ nhiễm chéo, tùy vật liệu và điều kiện ứng dụng.
Do đó, khi phân tích các vật liệu khác nhau, doanh nghiệp nên xây dựng quy trình quản lý vật tư mài và vệ sinh thiết bị phù hợp thay vì sử dụng một bề mặt mài cho quá nhiều loại mẫu.

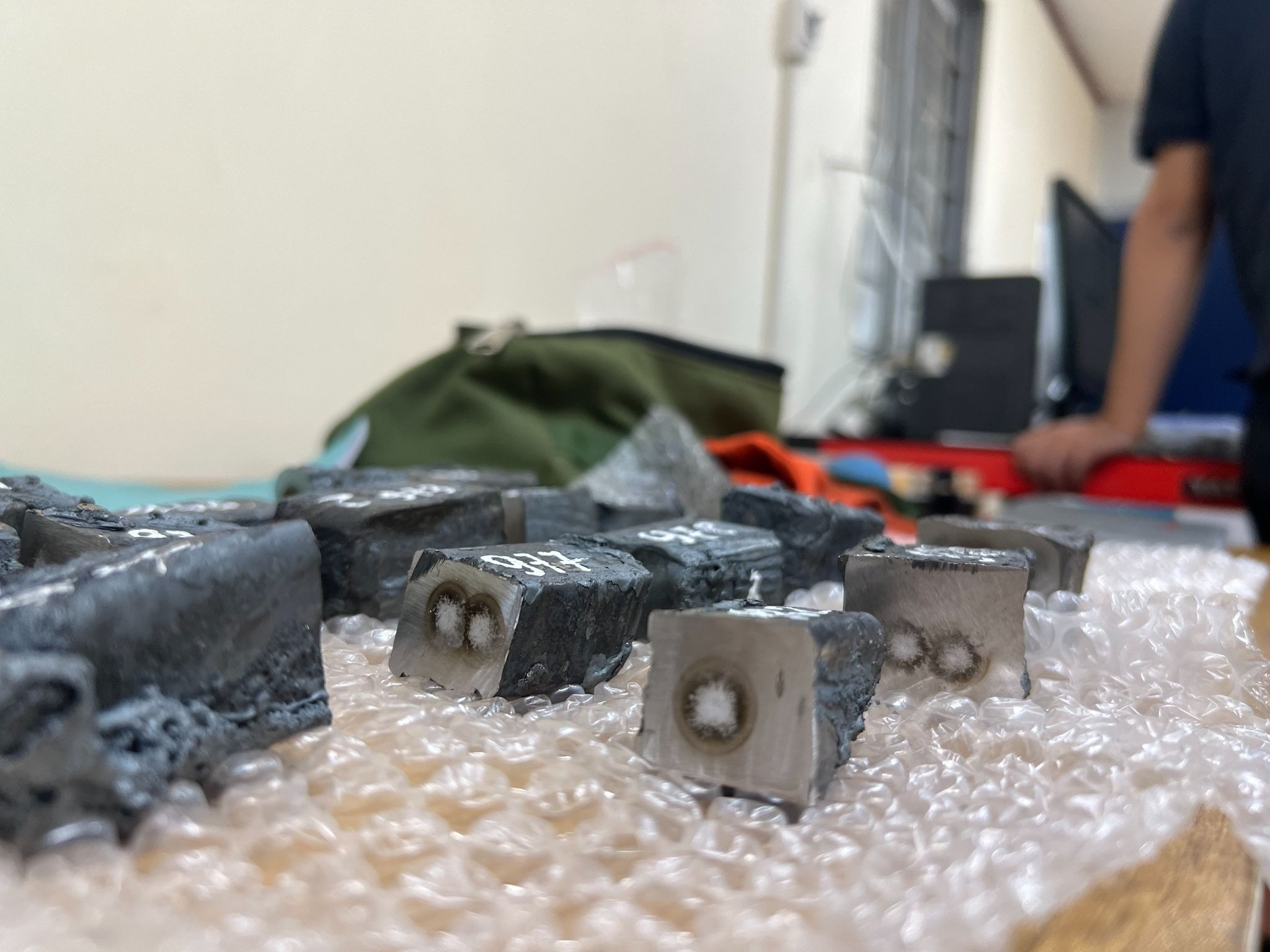

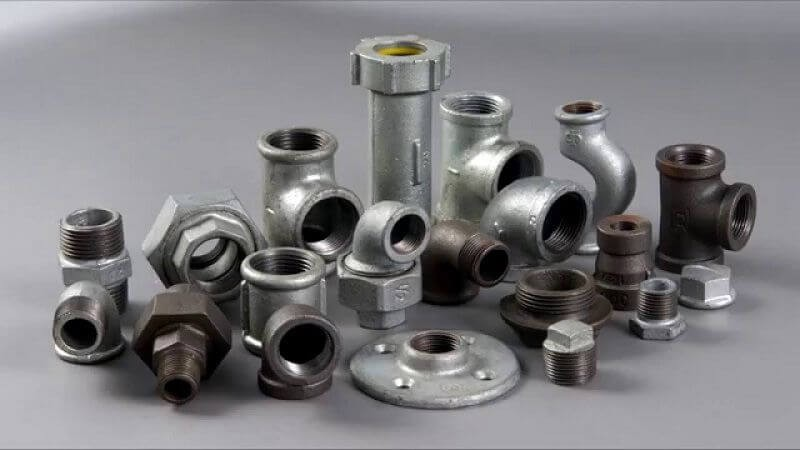

5. Đặc biệt lưu ý khi phân tích gang
Phân tích carbon trong gang bằng Spark OES có thể phức tạp hơn so với nhiều loại vật liệu khác.
Theo Hitachi High-Tech, quá trình bắn phá mẫu của OES có thể làm thay đổi lượng carbon tự do trong một số cấu trúc gang, từ đó ảnh hưởng đến kết quả carbon. Vì vậy, quá trình lấy mẫu, làm nguội và chuẩn bị bề mặt cần được kiểm soát chặt chẽ.
Đối với gang, không nên chỉ tập trung vào bước mài bề mặt. Cách lấy mẫu và điều kiện đông đặc cũng có thể ảnh hưởng đến kết quả phân tích.
6. Kiểm tra mẫu trước khi đưa vào máy OES
Trước khi thực hiện phép đo, nên kiểm tra nhanh:
Bề mặt mẫu
- Đã phẳng chưa?
- Đã loại bỏ lớp oxit hoặc lớp bề mặt không mong muốn chưa?
- Có sạch dầu, bụi và cặn mài không?
Khu vực phân tích
- Có đủ diện tích để che kín vị trí phóng điện không?
- Có vết nứt, lỗ rỗng hoặc khuyết tật ngay tại vị trí đo không?
Thiết bị
- Gá đặt mẫu có sạch không?
- Điện cực có tình trạng phù hợp không?
- Nguồn Argon có đáp ứng yêu cầu không?
- Máy đã được chuẩn hóa/hiệu chuẩn theo quy trình chưa?
Hitachi High-Tech cho biết khi kết quả OES bất thường, ngoài việc kiểm tra máy, cần xem xét các yếu tố như chuẩn bị mẫu, chất lượng Argon và chương trình phân tích trước khi kết luận thiết bị có vấn đề.
7. Mẫu chuẩn bị tốt giúp máy OES phát huy khả năng phân tích
Chuẩn bị mẫu không thể thay thế cho một thiết bị OES tốt, nhưng một thiết bị OES cũng khó cho kết quả ổn định nếu mẫu được chuẩn bị không đúng.

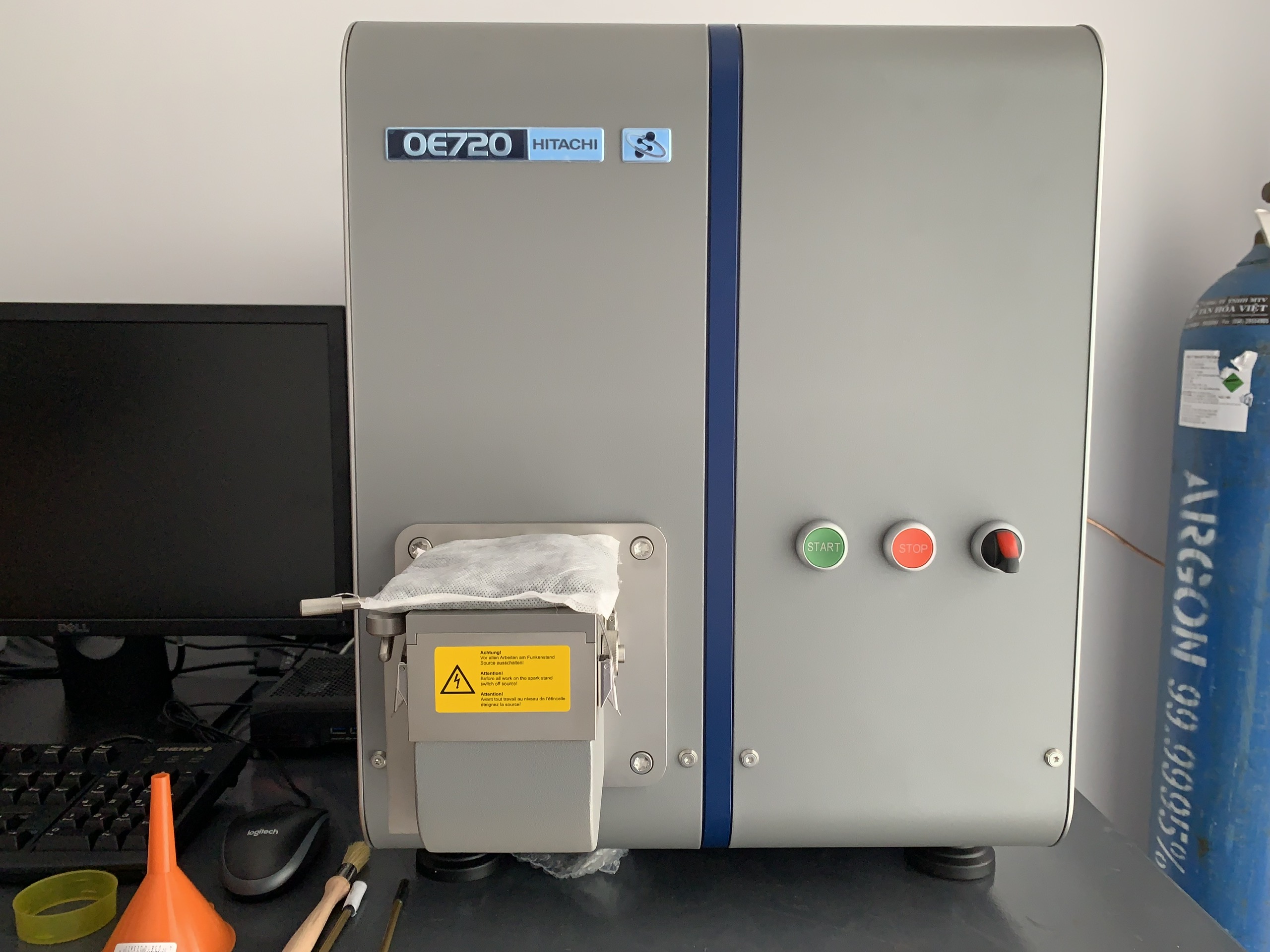

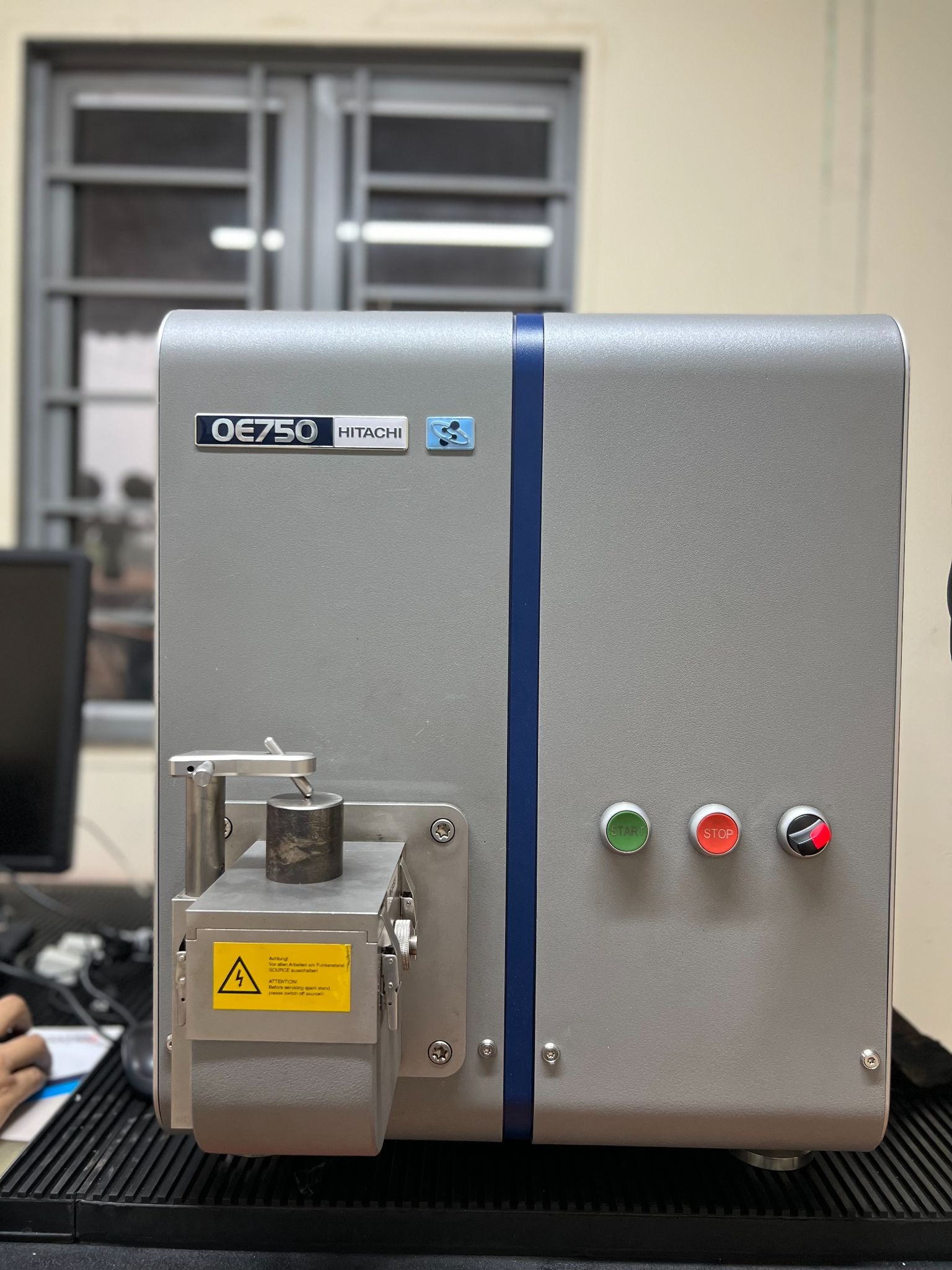

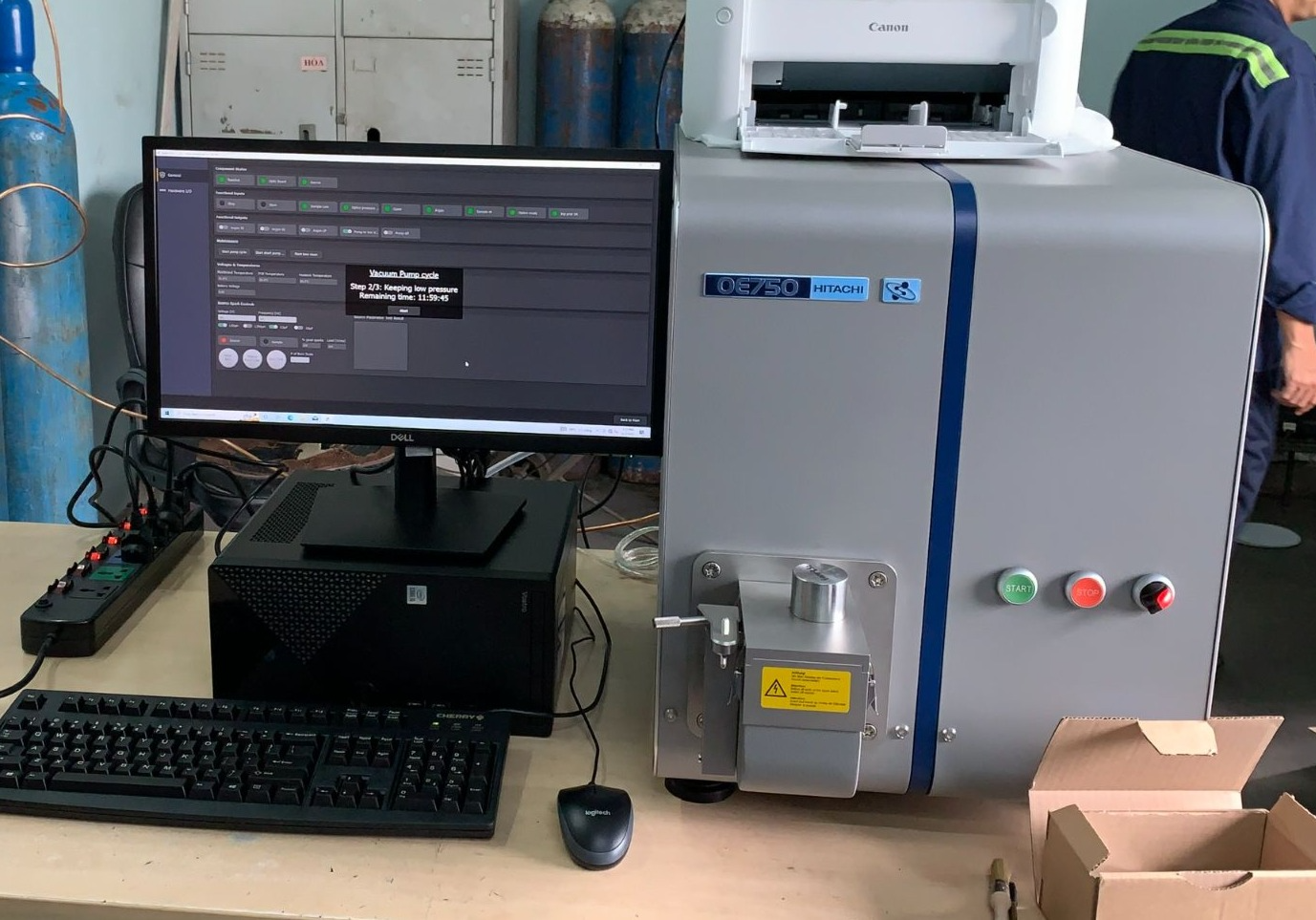

Các dòng máy quang phổ OES Hitachi như OE750 và OE720 được thiết kế để phân tích thành phần nguyên tố trong nhiều nhóm hợp kim kim loại. Tuy nhiên, quy trình chuẩn bị mẫu vẫn cần được xây dựng phù hợp với từng loại vật liệu và ứng dụng cụ thể.
Đặc biệt, OE720 có các chương trình và dải hiệu chuẩn dành cho nhiều nhóm vật liệu như Fe, Co, Ni cũng như Al, Cu, Mg, Pb, Sn, Ti và Zn; tài liệu ứng dụng của Hitachi cũng đưa ra các phương pháp chuẩn bị bề mặt tương ứng.
Checklist chuẩn bị mẫu OES trước khi đo
Trước mỗi phép phân tích, có thể sử dụng checklist nhanh:
1. Lấy mẫu: Mẫu đại diện cho vật liệu cần kiểm tra.
2. Tạo bề mặt: Mài, phay hoặc tiện tùy theo loại vật liệu.
3. Làm sạch: Loại bỏ oxit, dầu, bụi và cặn gia công.
4. Kiểm tra bề mặt: Đảm bảo bề mặt phẳng và phù hợp cho vị trí phóng điện.
5. Kiểm tra thiết bị: Spark stand, điện cực và nguồn Argon.
6. Chọn đúng chương trình: Đảm bảo đúng nhóm vật liệu và phạm vi phân tích.

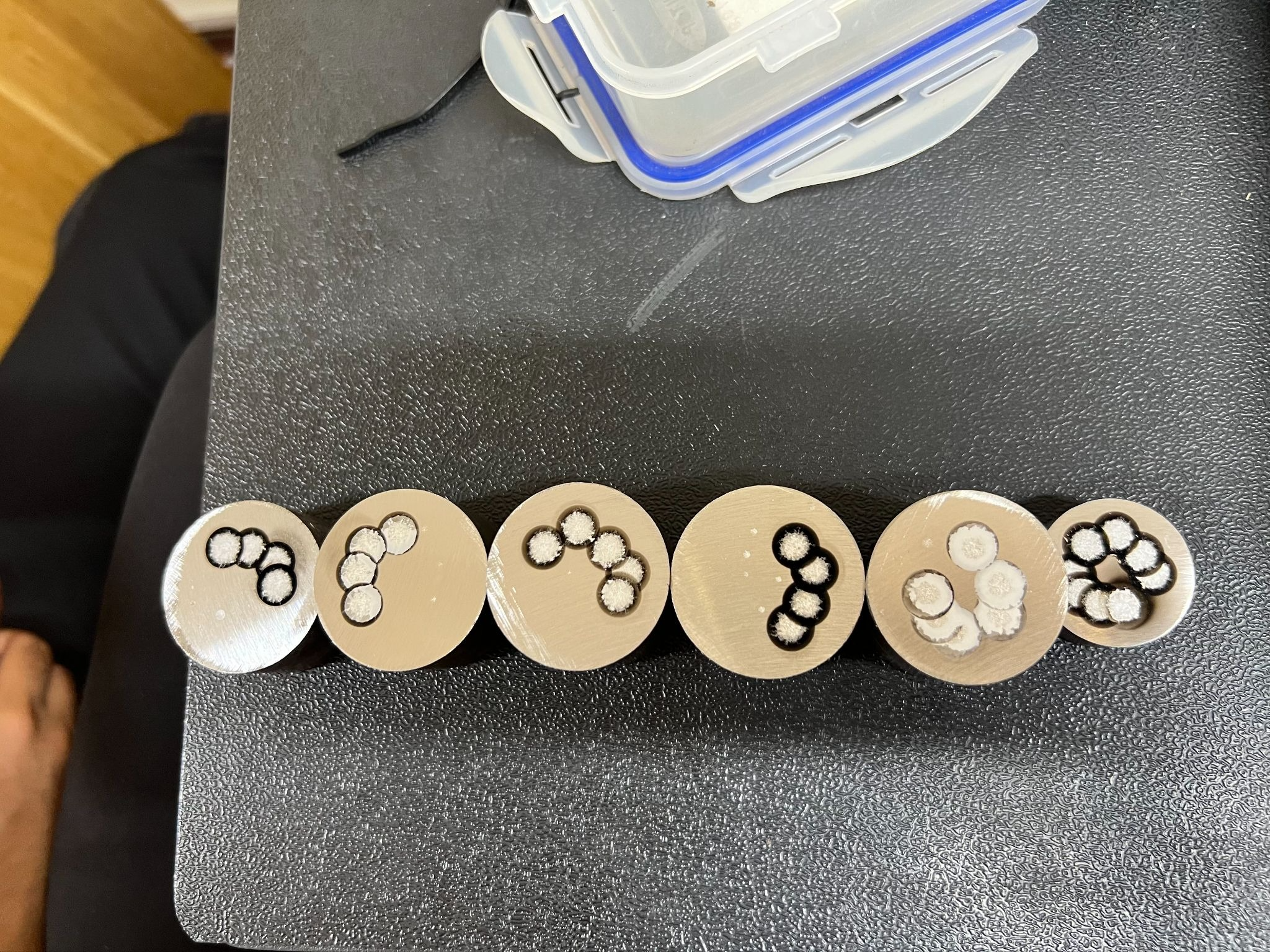

7. Thực hiện phép đo: Kiểm tra burn spot và đánh giá tính ổn định của kết quả.
Kết luận
Chuẩn bị mẫu OES đúng cách là một bước quan trọng để hạn chế sai số khi phân tích thành phần kim loại.
Một bề mặt phẳng, sạch và được chuẩn bị phù hợp với từng loại vật liệu sẽ giúp quá trình phóng điện ổn định hơn và tạo điều kiện cho máy OES thực hiện phép phân tích hiệu quả.
Nếu doanh nghiệp đang cần phân tích thành phần kim loại, xác định mác vật liệu hoặc kiểm soát thành phần hợp kim, việc lựa chọn máy OES cần đi cùng với quy trình chuẩn bị mẫu phù hợp.
Quốc Huy Technique cung cấp các giải pháp máy quang phổ OES Hitachi cho nhu cầu phân tích thành phần kim loại trong sản xuất và kiểm soát chất lượng.
Các câu hỏi thường gặp
Mài mẫu giúp loại bỏ lớp oxit, lớp bề mặt bị biến đổi và các tạp chất có thể ảnh hưởng đến quá trình phóng điện. Đồng thời, bề mặt phẳng và phù hợp giúp mẫu tiếp xúc tốt với vị trí phân tích, góp phần tạo ra kết quả ổn định hơn.
Không nhất thiết. Mục tiêu của việc chuẩn bị mẫu OES là tạo ra bề mặt phù hợp với vật liệu và phép phân tích, chứ không đơn giản là làm bề mặt càng bóng càng tốt. Phương pháp mài, phay hoặc tiện có thể được lựa chọn tùy loại hợp kim và nguyên tố cần phân tích.
Không nên sử dụng một vật liệu mài trong thời gian quá dài cho nhiều loại hợp kim khác nhau. Vật liệu còn sót lại từ mẫu trước có thể gây nhiễm chéo và ảnh hưởng đến kết quả của mẫu tiếp theo. Nên thay hoặc vệ sinh vật liệu mài định kỳ, đặc biệt khi chuyển giữa các nhóm vật liệu khác nhau.
Có. Sau khi mài, cần loại bỏ bụi kim loại, cặn mài, dầu hoặc các tạp chất còn lại trên bề mặt. Đồng thời, hạn chế chạm tay trực tiếp vào khu vực sẽ thực hiện phép đo để tránh làm nhiễm bẩn bề mặt.
Không nên nếu mục tiêu là thu được kết quả phân tích thành phần ổn định. Lớp oxit hoặc lớp bề mặt bị biến đổi có thể ảnh hưởng đến quá trình phóng điện. Trong trường hợp này, nên xử lý và chuẩn bị lại bề mặt trước khi phân tích.
Độ dày và hình dạng mẫu phù hợp phụ thuộc vào thiết bị, spark stand, loại vật liệu và phương pháp phân tích. Điều quan trọng là mẫu phải có khu vực bề mặt phù hợp để thực hiện phép đo và đảm bảo điều kiện phóng điện theo yêu cầu của thiết bị.
Có nhiều nguyên nhân. Ngoài thiết bị, cần kiểm tra các yếu tố như: Bề mặt mẫu chưa được chuẩn bị đồng nhất. Vị trí đo khác nhau hoặc không phù hợp. Mẫu còn dầu, bụi hoặc oxit. Vật liệu mài gây nhiễm chéo. Điều kiện Argon không phù hợp. Chương trình phân tích hoặc calibration chưa phù hợp với vật liệu. Do đó, khi kết quả OES bất thường, không nên chỉ kiểm tra máy mà cần kiểm tra toàn bộ quy trình từ lấy mẫu → chuẩn bị mẫu → đo → xử lý kết quả.
Tùy cấu hình và chương trình phân tích, các dòng OES Hitachi có thể được sử dụng cho nhiều nhóm hợp kim như Fe, Al, Cu, Ni, Co, Mg, Ti, Zn, Pb, Sn và các nhóm vật liệu khác. Khi lựa chọn thiết bị, cần xác định trước loại vật liệu, các nguyên tố cần phân tích và giới hạn phát hiện mong muốn để lựa chọn cấu hình phù hợp.
Một quy trình cơ bản nên bao gồm: Lấy mẫu phù hợp → chuẩn bị bề mặt đúng cách → làm sạch mẫu → kiểm tra thiết bị → lựa chọn đúng chương trình phân tích → thực hiện phép đo → kiểm tra tính ổn định của kết quả. Nếu doanh nghiệp thường xuyên gặp tình trạng kết quả OES không ổn định, việc rà soát lại quy trình chuẩn bị mẫu là một trong những bước nên thực hiện đầu tiên.
