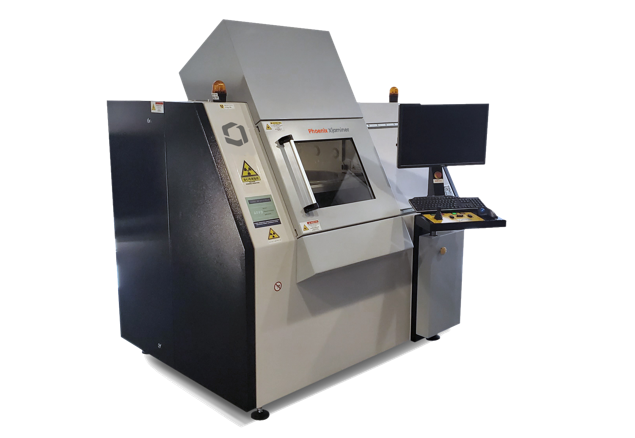

X선 단층 촬영 시스템
Waygate Technologies - Phoenix X|aminer
이 시스템은 0.5μm의 해상도와 510x510mm의 검사 대상 크기를 갖습니다. 특히 전자 회로 기판 검사를 위해 설계되었습니다. 회로 기판 부품의 검사 각도는 다음과 같습니다...
Gọi (+84) 828 31 08 99 để được tư vấn.
기술 설명
- 초고해상도 자동 X선 검사 시스템은 반도체 및 SMT 산업에서 소형 기계 부품 및 회로 기판 검사에 사용됩니다.
- 해상도 0.5 μm
- 마이크로포커스 160kV/20W X선관
- 디지털 이미지 해상도는 2메가픽셀에 달합니다.
- 확대율(2D): 75배
- 조절 가능한 시야각: 기울기 ± 70°, 회전 360° (선택 사항)
- 검사 가능한 최대 샘플 크기: 510mm x 510mm; 3축 제어.
- 시험용 최대 시료 중량: 5kg
- 컴팩트한 캐빈형 시스템은 모든 실험실이나 생산 라인에 적합합니다.
응용 분야
- 다층 전자 회로 기판의 품질 테스트.
- BGA 칩의 구조를 살펴보십시오.
- 회로기판에 납땜되는 부품의 핀을 검사하십시오. 핀 충진 상태, 핀 함몰부 및 납땜 접합부를 확인하십시오.
- 반도체 칩 및 회로 기판을 제조하는 공장이나 작고 얇은 금속 부품 검사가 필요한 곳에서 사용됩니다.
